Beschreibung

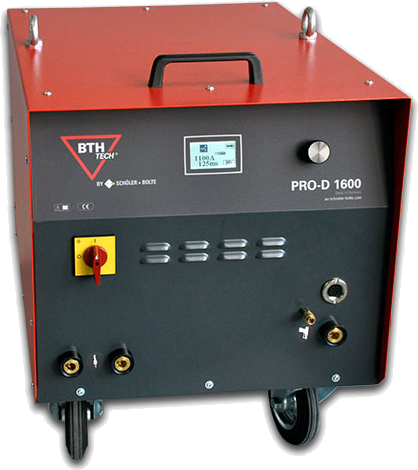

Das mikroprozessorgesteuerte Bolzenschweissgerät PRO-D 1600 ist ausgelegt für das Bolzenschweissen mit Hubzündung und Kurzzeithubzündung. Mikroprozessorsteuerung, stufenlose Einstellung von Schweissstrom und -zeit sowie Konstantstromregelung gewährleisten in Verbindung mit der hohen Leistung des Geräts optimale Schweissergebnisse und Wiederholgenauigkeit. Das Gerät wird über einen sehr robusten Dreh-/Druckknopf bedient, alle Funktionen und Parameter werden in einem großen Display angezeigt.
Vorinstallierte Schweissprogramme erleichtern die Wahl der richtigen Einstellungen für unterschiedliche Schweissaufgaben. Zusätzlich sind benutzerspezifische Schweissprogramme speicherbar. Der modulare Aufbau des Geräts erlaubt die kundenindividuelle Wahl der Ausstattung. Alle optionalen Ausstattungsmerkmale sind nachrüstbar.
Die integrierte Schweissparameterüberwachung ermöglicht eine Qualitätskontrolle der durchgeführten Schweissungen. Standardmäßig werden die Parametersätze der letzten zehn Schweissungen gespeichert. Der optional erhältliche Schweissparameterspeicher gestattet die Speicherung von 24500 Schweissungen und besitzt eine USB-Schnittstelle zur Datenübertragung auf einen PC.
Optional kann das Gerät mit einem Schutzgasmodul für das Bolzenschweissen unter Schutzgas sowie mit einem Automatikmodul zur Steuerung der automatischen Bolzenzuführung VBZ und einer Automatikschweisspistole ausgerüstet werden.
Für den Betrieb von bis zu vier Bolzenschweisspistolen mit unterschiedlichen Einstellungen für Schweissstrom und -zeit an einem Gerät ist die externe Adapterbox PRO-SPLIT als Zubehör erhältlich. Die Adapterbox PRO-SPLIT erkennt automatisch welche der angeschlossenen Pistolen verwendet wird.
Details
- Schweissstrom variabel einstellbar
- Schweisszeit variabel einstellbar
- Konstantstromregelung
- einfache Einknopfbedienung durch sehr robusten Dreh-/Druckknopf
- Anzeige aller Funktionen und Parameter in großem Display (Displaykontrast einstellbar)
- Standardschweissprogramme vorinstalliert (benutzerindividuell anpassbar)
- 59 benutzerspezifische Schweissprogramme speicherbar
- Schweissparameterüberwachung und -dokumentation
- Aufzeichnung von Schweissstrom, Schweisszeit und Lichtbogenspannung bei jeder Schweissung
- Aufzeichnung des Bolzenwegs (Abhub, Kolbenlaufzeit und Eintauchtiefe) bei jeder Schweissung [nur bei Verwendung einer Bolzenschweisspistole bzw. eines Automatikschweisskopfes mit Wegemesssystem]
- Vergleich der aufgezeichneten Schweissparameter mit den Parametern einer Referenzschweissung (Toleranzen einstellbar)
- bei Abweichungen von der Referenzschweissung Ausgabe einer Warnung oder Sperrung des Geräts für weitere Schweissungen bis zur Freigabe durch den Benutzer (Funktionalität ist abschaltbar)
- Speicherung der Parametersätze der letzten zehn Schweissungen
- optional (auch nachrüstbar): Schweissparameterspeicher zur Speicherung von 24500 Schweissparametersätzen (Speicherung mit Datum und Uhrzeit) mit USB-Schnittstelle zur Datenübertragung (Schweissparametersätze) auf einen PC
- Gerätesperre (mit PIN-Code-Abfrage) zur Verhinderung ungewollter Änderungen der eingestellten Parameter
- Schweisszähler (Anzeige im Hauptmenü)
- optional (auch nachrüstbar): Schutzgasmodul für das Bolzenschweissen mit Schutzgas als Schweissbadschutz
- Schutzgasvor- und -nachströmzeit variabel einstellbar (bei Option Schutzgasmodul)
- optional (auch nachrüstbar): Automatikmodul zum Anschluss der automatischen Bolzenzuführung VBZ und einer Automatikschweisspistole
- als Zubehör erhältlich: Adapterbox PRO-SPLIT
- ermöglicht den Betrieb von bis zu vier Bolzenschweisspistolen mit unterschiedlichen Einstellungen für Schweissstrom und -zeit an einem Gerät
- automatische Erkennung der verwendeten Pistole
- Schweisszähler für jeden Pistolenanschluss
- mit bis zu vier Schutzgasmodulen
- Funktionstest ohne Schweissstrom zur Abhubeinstellung für Schweisspistolen und -köpfe (Lift Test)
- Wiederauslösesicherung zur Verhinderung des Schweissens auf ein bereits geschweisstes Schweisselement
- intelligentes Selbstdiagnosesystem (Anzeige eines Fehlercodes im Display bei Auftreten einer Störung/Fehlfunktion)
- automatischer Funktionstest nach dem Einschalten
- Temperaturüberwachung zum Schutz gegen Zerstörung durch Übertemperatur
- Phasenüberwachung
- Abschaltautomatik bei Übertemperatur und Phasenausfall
- Geräteschutz bei Defekt an Schweiss-/Steuerkabel oder Hubmagnet
- hohe Zuverlässigkeit und hohe Einschaltdauer durch Einsatz ausschliesslich hochwertiger Komponenten
- Steuerung und Überwachung aller Funktionen und Parameter durch schnellen und leistungsstarken Mikroprozessor
- CAN-Bus und Anybus zur sicheren Kommunikation mit übergeordneten Steuerungen
- optimiert für den Betrieb an Generatoren
- optional: Kranösen
- optional: zwei Lenkrollen, zwei Bockrollen
- robustes, pulverbeschichtetes Metallgehäuse
- stabile Befestigung der Schweisskabelbuchsen an eigenem Steckerträger, vermeidet Kabelzugschäden am Gehäuse
Technische Daten
|
Schweissdaten
|
|
Schweissverfahren (nach DIN EN ISO 14555)
|
Hubzündung (Keramikring oder Schutzgas), Kurzzeithubzündung
|
|
Schweissbereich (Bolzendurchmesser) [mm]
|
2 - 16
|
|
Schweissmaterial
|
Stahl, Edelstahl
|
|
Schweissstrom [A]
|
200 - 1400A (stufenlos einstellbar)
|
|
Schweisszeit [ms]
|
10 - 3000 (stufenlos einstellbar)
|
|
Stromquelle
|
Trafo / Gleichrichter
|
|
Netz
|
|
Netzspannung [V]
|
400
|
|
Phasen (50/60Hz)
|
3~
|
|
positive Netztoleranz [%]
|
---
|
|
negative Netztoleranz [%]
|
---
|
|
Netzabsicherung [A]
|
35 (Träge)
|
|
Netzstecker
|
CEE-32
|
|
Masse und Gewicht
|
|
Masse (L x B x H) [mm]
|
560 x 680 x 790
|
|
Gewicht [kg]
|
155
|
|
Normen und Zulassungen
|
|
Schutzart (EN 60529)
|
IP23
|
|
Isolierklasse
|
F
|
|
Kennzeichnung
|
CE, S
|
Ausführungen / Lieferumfang
Pro-D 1600
-Stromquelle inkl. Netzkabel und Netzstecker
-Bedienungsanleitung
Zubehör
Schweisspistolen
-PHM-10
-PHM-12
-PHM-160
-PHM-161
-GD-16
Massezwingen
-Massekabel mit 2 Stück Massezwingen
Automatikzubehör
-Automatische Bolzenzuführung
Weiteres Zubehör
-Adapterbox "PRO-SPLIT"
-Schweissparameterspeicher inkl. USB-Schnittstelle
-Schutzgasmodul
Weiteres Zubehör auf Anfrage.
