Beschreibung

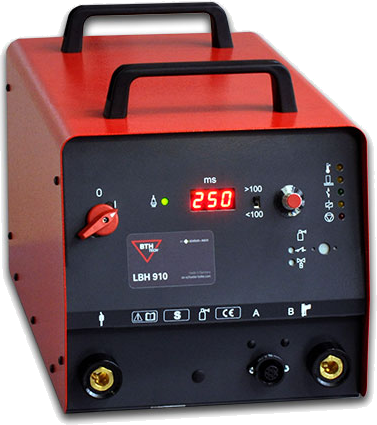

Das kompakte Bolzenschweissgerät LBH 910 ist ausgelegt für das Bolzenschweissen mit Hubzündung und Kurzzeithubzündung. Es überzeugt durch einfache Handhabung und hohe Schweissqualität. Die robuste Bauweise gewährleistet eine hohe Zuverlässigkeit und eine hohe Einschaltdauer. Alle Funktionen werden durch LED übersichtlich angezeigt. Die Schweisszeit ist stufenlos über den Drehregler an der Front einstellbar. Das LBH 910 kann optional mit einem Schutzgasmodul für das Bolzenschweissen unter Schutzgas sowie mit einem Automatikmodul zur Steuerung der automatischen Bolzenzuführung VBZ und einer Automatikschweisspistole ausgerüstet werden.
Details
- einfache Bedienung
- hervorragende Schweissqualität
- stufenlos einstellbare Schweisszeit
- Anzeige aller Funktionen durch LED
- Anzeige von Fehlermeldungen durch LED
- kompakte Bauweise
- geringes Gewicht
- optional (auch nachrüstbar): Schutzgasmodul für das Bolzenschweissen mit Schutzgas als Schweissbadschutz
- Schutzgasvorströmzeit variabel einstellbar (bei Option Schutzgasmodul)
- optional (auch nachrüstbar): Automatikmodul zum Anschluss der automatischen Bolzenzuführung VBZ und einer Automatikschweisspistole
- hohe Zuverlässigkeit und hohe Einschaltdauer durch Einsatz ausschließlich hochwertiger Komponenten
- elektronische Überwachung aller Funktionen
- Wiederauslösesicherung zur Verhinderung des Schweissens auf ein bereits geschweisstes Schweisselement
- automatischer Funktionstest nach dem Einschalten
- Temperaturüberwachung zum Schutz gegen Zerstörung durch Übertemperatur
- Abschaltautomatik bei Übertemperatur und Phasenausfall
- Geräteschutz bei Defekt an Schweiss-/Steuerkabel oder Hubmagnet
- thermisch gesteuerter Lüfter
- robustes, pulverbeschichtetes Metallgehäuse
- stabile Befestigung der Schweisskabelbuchsen an eigenem Steckerträger, vermeidet Kabelzugschäden am Gehäuse
Technische Daten
| |
Schweissdaten
|
| |
Schweissverfahren (nach DIN EN ISO 14555)
|
Hubzündung (Keramikring), Kurzzeithubzündung
(optional: Hubzündung mit Schutzgas)
|
| |
Schweissbereich (Bolzendurchmesser) [mm]
|
2 - 12
|
| |
Schweissmaterial
|
Stahl, Edelstahl
|
| |
Schweissstrom [A]
|
900
|
| |
Schweisszeit [ms]
|
5 - 950ms (stufenlos einstellbar)
|
| |
Stromquelle
|
Trafo / Gleichrichter
|
| |
Netz
|
| |
Netzspannung [V]
|
400
|
| |
Phasen (50/60Hz)
|
3~
|
| |
positive Netztoleranz [%]
|
---
|
| |
negative Netztoleranz [%]
|
---
|
| |
Netzabsicherung [A]
|
35 (Träge)
|
| |
Netzstecker
|
CEE-32
|
| |
(Sonderspannungen optional)
|
| |
Masse und Gewicht
|
| |
Masse (L x B x H) [mm]
|
280 x 250 x 450
|
| |
Gewicht [kg]
|
37
|
| |
Normen und Zulassungen
|
| |
Schutzart (EN 60529)
|
IP23
|
| |
Isolierklasse
|
F
|
| |
Kennzeichnung
|
CE, S
|
Ausführungen / Lieferumfang
LBH 910
-Stromquelle inkl. Netzkabel und Netzstecker
-Bedienungsanleitung
Zubehör
Schweisspistolen
-PHM-10
-PHM-12
-PHM-160
-PHM-161
Massezwingen
-Massekabel mit 2 Stück Massezwingen
Automatikzubehör
-Automatikmodul zum Anschluss der automatischen Bolzenzuführung VBZ und einer Automatikschweißpistole
Weiteres Zubehör auf Anfrage.
