Beschreibung

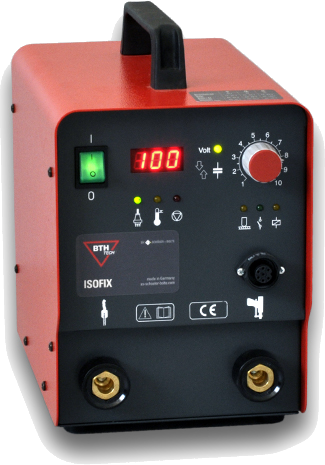

Das ISOFIX ist speziell entwickelt zum Schweissen von Tellerstiften und Isoliernägeln. Mit nur 7kg Gewicht ist es besonders leicht und sehr kompakt (195 x 302 x 270 mm). Es überzeugt durch seine einfache Handhabung und hohe Schweissqualität. Durch die elektronisch getaktete Inverterladeplatine werden äusserst kurze Ladezeiten und somit schnelle Schweissfolgen ermöglicht. Die robuste Bauweise gewährleistet eine hohe Zuverlässigkeit und eine hohe Einschaltdauer. Alle Funktionen werden durch LED übersichtlich angezeigt. Die Ladespannung ist stufenlos über den Drehregler an der Front einstellbar.
Details
- leicht - nur 7 kg Gewicht (45% leichter als vergleichbare Wettbewerbsgeräte!)
- klein und kompakt
- sehr einfache Bedienung
- Einstellhilfe für Ladespannung: Übersichtstabelle mit empfohlenen Werten für Ladespannung
- Ladespannung stufenlos einstellbar
- Anzeige der eingestellten Ladespannung
- einsetzbar mit Bolzenschweißpistole PIM-1B
- für das Schweissen von Tellerstiften
- Federdruck einstellbar zur Anpassung an unterschiedliche Schweisssituationen (z.B. bei Dämmstoffen mit hohem Raumgewicht)
- Anzeige des eingestellten Federdrucks in Sichtfenster
- automatisches Auslösen der Schweissung in Schweissposition
- automatische Steuerung des Anpressdrucks (sichert konstant gute Schweissergebnisse)
- einsetzbar mit Bolzenschweißpistole PKM-1B
- für das Schweissen von Isoliernägeln
- Federdruck einstellbar zur Anpassung an unterschiedliche Schweisssituationen
- Anzeige des eingestellten Federdrucks in Sichtfenster
- perfekte Schweissungen mit sehr hoher Festigkeit
- elektronische Funktionsüberwachung
- Selbstdiagnosesystem
- automatischer Funktionstest
- Wiederauslösesperre zur Verhinderung des Schweissens auf bereits geschweisste Bolzen
- hochwertiges, robustes Gerätegehäuse für den harten Baustelleneinsatz
Technische Daten
|
Schweissdaten
|
|
Schweissverfahren (nach DIN EN ISO 14555)
|
Spitzenzündung
|
|
Schweissbereich (Bolzendurchmesser) [mm]
|
2 - 3
|
|
Schweissmaterial
|
Stahl, Edelstahl, Aluminium
|
|
Schweissfolge [Schweissungen/min]
|
> 30
|
|
Fehlerdiagnosesystem
|
Übertemperatur, Defekt an Schweiss-/Steuerkabel
|
|
Netz
|
|
Netzspannung [V]
|
230 (115)
|
|
Phasen (50/60Hz)
|
~1
|
|
Netzabsicherung [A]
|
≥ 10 |
|
Netzstecker
|
T13
|
|
Masse und Gewicht
|
|
Masse (L x B x H) [mm]
|
195 x 302 x 270
|
|
Gewicht [kg]
|
7
|
|
Normen und Zulassungen
|
|
Schutzart (EN 60529)
|
IP 21
|
|
Isolierklasse
|
F
|
|
Kennzeichnungen
|
CE, S
|
Ausführungen / Lieferumfang
ISOFIX
-Stromquelle inkl. Netzkabel und Netzstecker
-Bedienungsanleitung
Zubehör
Schweisspistolen
-PIM-1B (Schweisspistole für das Schweissen von Tellerstiften)
-PKM-1B (Schweisspistole für das Schweissen von Isoliernägeln)
Weiteres Zubehör auf Anfrage.
